粘結稀土永磁材料是永磁材料中不可或缺的分支，其中,1988年成功開發的各向同性 NdFeB 快淬磁粉，憑借其優異的性價比，至今仍在粘結稀土永磁領域占據主導地位。粘結釹鐵硼通常將快淬NdFeB 磁粉末與聚合物混合，通過模壓、注射、壓延或擠出等工藝成型，再經表面處理制成各種形狀和尺寸的磁體。與傳統粉末冶金(燒結)法制備的釹鐵硼永磁體相比，粘結磁體具有生產成本低、生產效率高；尺寸精度高、適合復雜形狀成型；可實現整體多極充磁，磁路設計自由度大等顯著優勢。

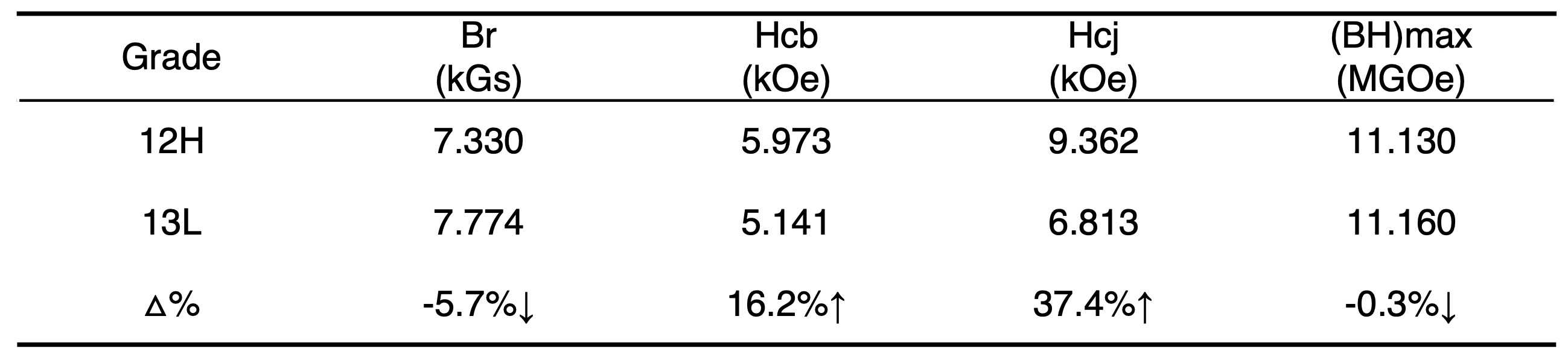

近期，我們在一款各向同性粘結圓環上觀察到一個值得探討的現象。矯頑力（Hcj）和剩磁（Br）在什么情況下對磁鐵設計更重要，我們選出對應的代表性能13L和12H（圖1展示了13L和12H材料性能對比）。其中，13L的剩磁（Br）比12H高出約6%；另外，13L的內稟矯頑力（Hcj）相對較低，理論上更容易實現充磁飽和。
圖1. 12H和13L材料的退磁曲線性能對比
磁環的尺寸為D9.27xd6.83xH2.255，采用兩種充磁方式：①軸向充磁（圖2中方式A），測量磁矩（Magnetic Moment）大小；②輻射充磁（圖2中方式B），測量距離磁環表面0.7mm處面掃描Z向表磁峰值（Bz）。
圖2. (A)軸向充磁取向； (B)輻射充磁取向
兩種測量方式結果如圖3所示：
軸向充磁（A方式）：12H的平均磁矩為4.53 μWb·cm，比13L的4.57 μWb·cm低了0.8%。
輻射充磁（B方式）：12H的平均Z向表磁為-1011.20 Gs，比13L的-968.42 Gs高出4.4%。
為了驗證這一測量結果，我們同步做了有限元分析（FEA）仿真對比（表1）。仿真結果與實測結果一致：在軸向充磁條件下，13L的性能略優；而在輻射充磁條件下，12H的性能反而更好。那問題來了，13L與12H相比，性能孰優孰劣？為什么不同的充磁方式（對應不同產品的使用要求），會有完全不一樣的結果？

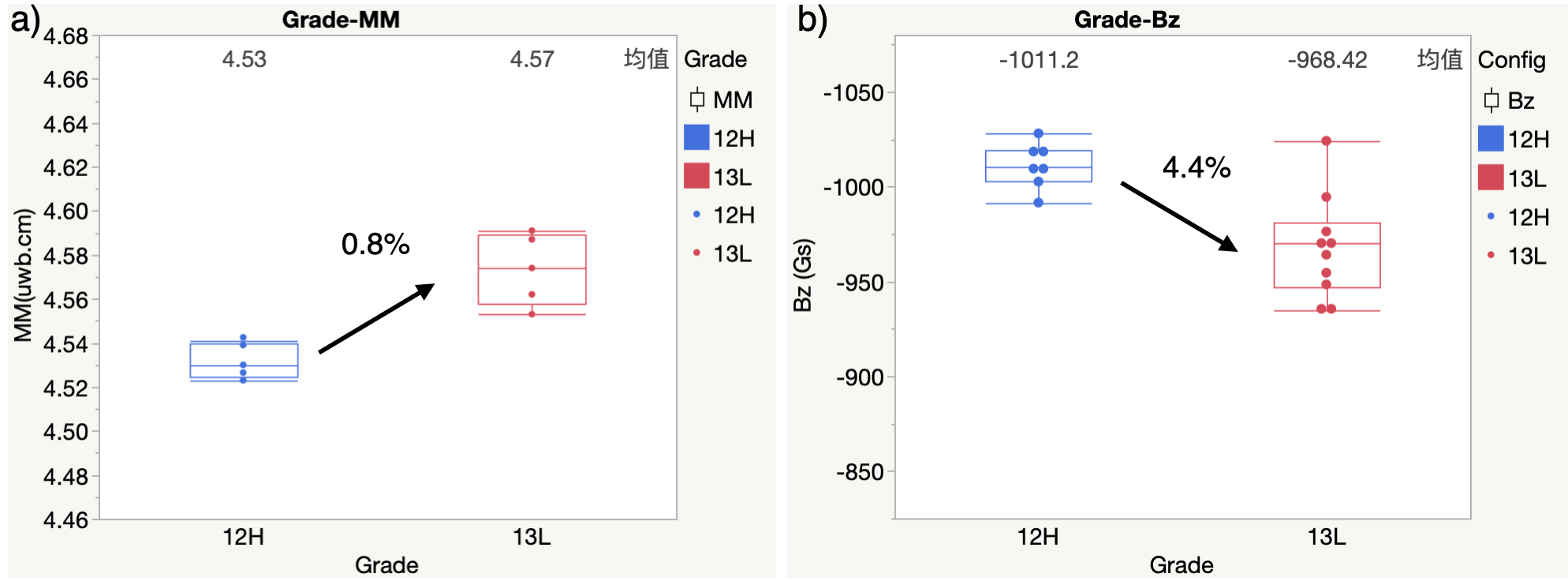

圖3.a)12H&13L軸向充磁磁距對比 b) 12H&13L輻射充磁表磁對比

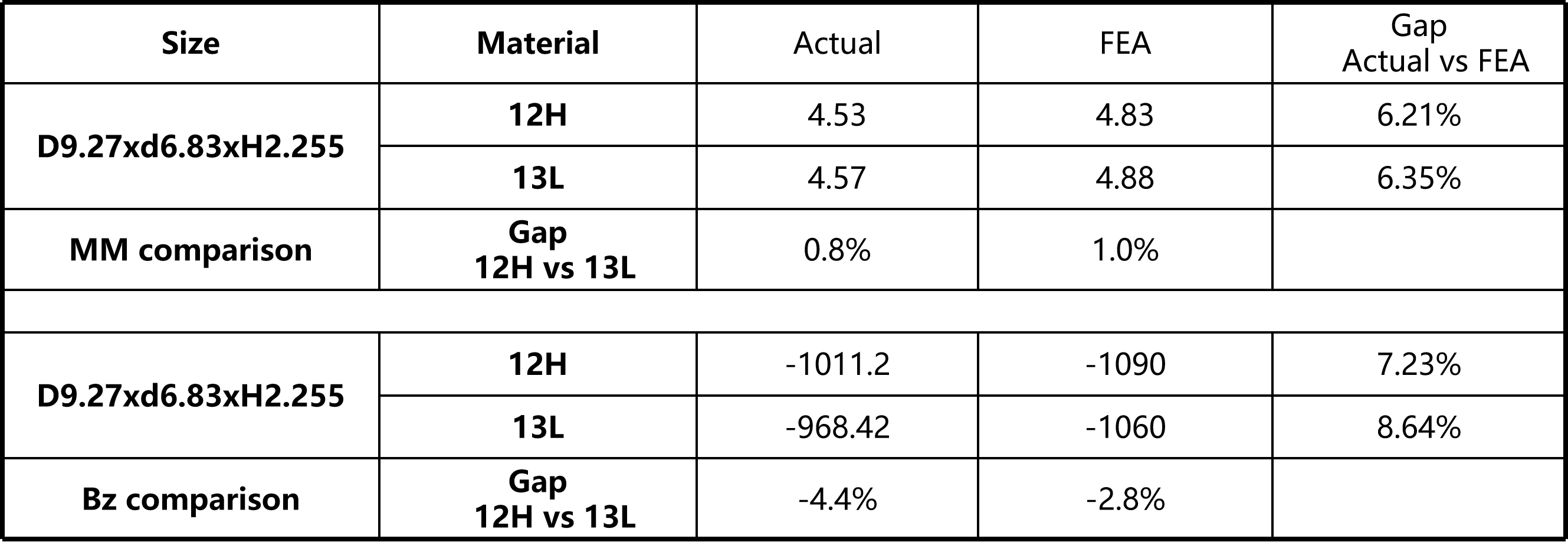

表1.FEA仿真對比13L和12H材料在不同充磁方式下的性能

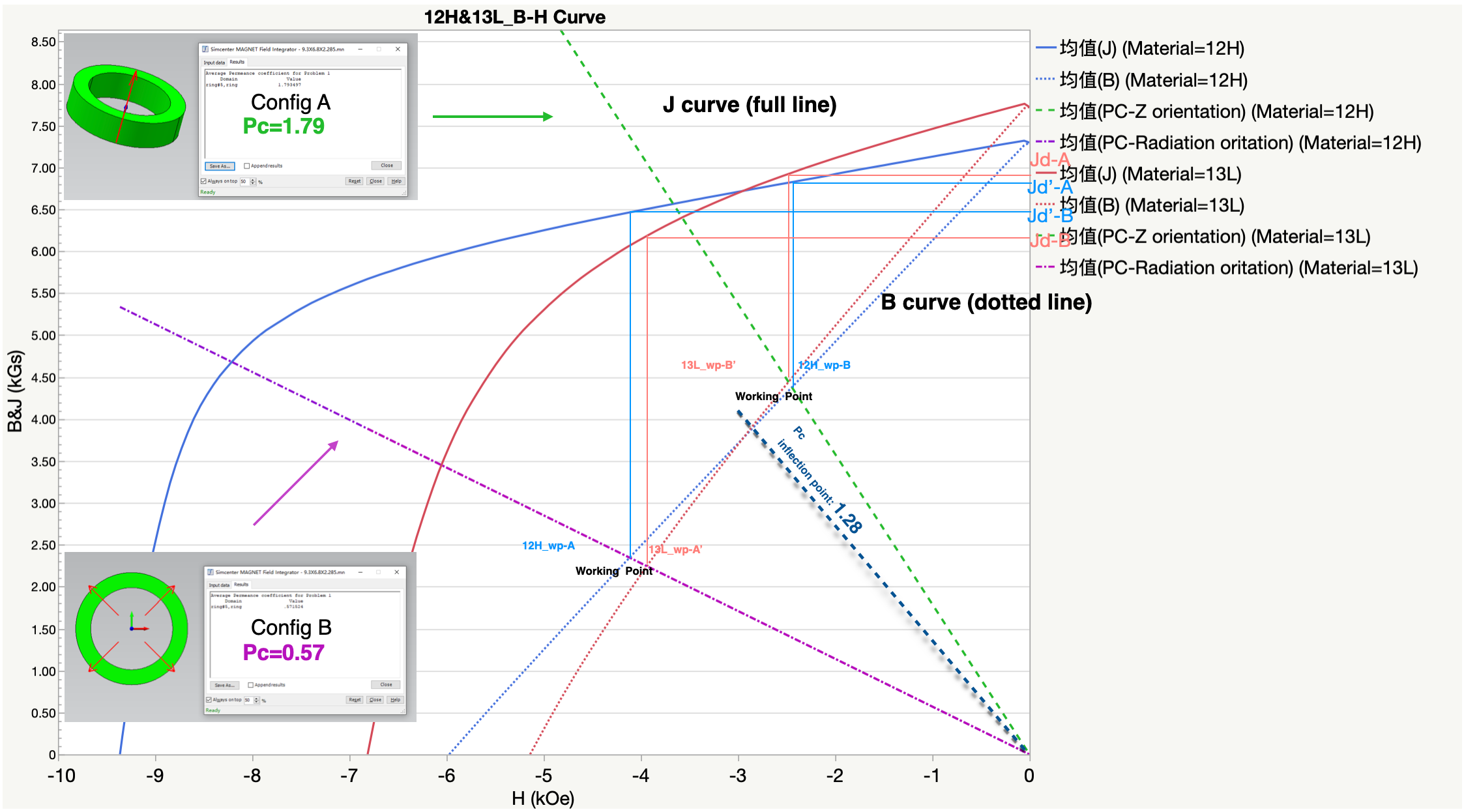

為了探究原因，我們將12H和13L的B-H/J-H退磁曲線圖疊加分析（圖4）。觀察可見，當H=0kOe時，13L的剩磁（Br）確實高于12H。隨著反向磁場的增大，13L的退磁曲線（B-H和J-H）下降較12H更快。在H=-3kOe時，出現交點。通過FEA計算，得出該磁環在軸向充磁狀態下的磁導系數（Pc值，Permeance Coefficient）為1.79，而在輻射充磁狀態下的Pc值為0.57。在圖4的退磁曲線圖中，我們分別繪制了對應這兩種PC值的負載線（工作線），可以看到：
當磁環軸向充磁（Pc=1.79）時，負載線與退磁曲線的交點顯示，13L在工作點的實際磁感應強度（Jd-A）高于12H在工作點的值（Jd'-A）。
當磁環輻射充磁（Pc=0.57）時，負載線與退磁曲線的交點顯示，13L在工作點的實際磁感應強度（Jd-B）低于12H的值（Jd'-B）。
圖4.12H&13L退磁曲線及不同PC值下的工作點分析
不難看出，磁體對外表現出的磁性能并非僅由材料的剩磁（Br）決定，而是受到材料矯頑力（Hcb/Hcj）、退磁曲線形狀（斜率/下降趨勢）以及產品具體應用狀態下的磁導系數（Pc值）所確定的工作點的綜合影響。
對于各向同性粘結釹鐵硼材料，其制造工藝決定了內部的NdFeB磁粉晶粒是完全隨機取向的（易磁化軸（c軸）是完全隨機分布的）。這種隨機性導致在反磁化過程中，那些易磁化軸接近反向磁場方向的晶粒，其磁矩在較低的反向磁場下就很容易發生反轉；那些易磁化軸接近垂直于反向磁場方向的晶粒，其磁矩反轉需要很高的反向磁場（需要克服很大的磁晶各向異性勢壘），不同取向的晶粒在不同強度的反向磁場下發生非同步反轉，從而產生相對傾斜的退磁曲線。當負載線交在臨界點以上時（即Pc＞1.28），磁體受自身退磁場的影響相對較小，13L剩磁高的優勢得以發揮；但當負載線交于臨界點以下時（即Pc＜1.28)，磁體受到較強的自身退磁場作用。此時，13L退磁曲線下降較快的特性導致其有效磁感應強度（B）衰減幅度大于12H，最終表現為12H的對外磁性能優于13L。

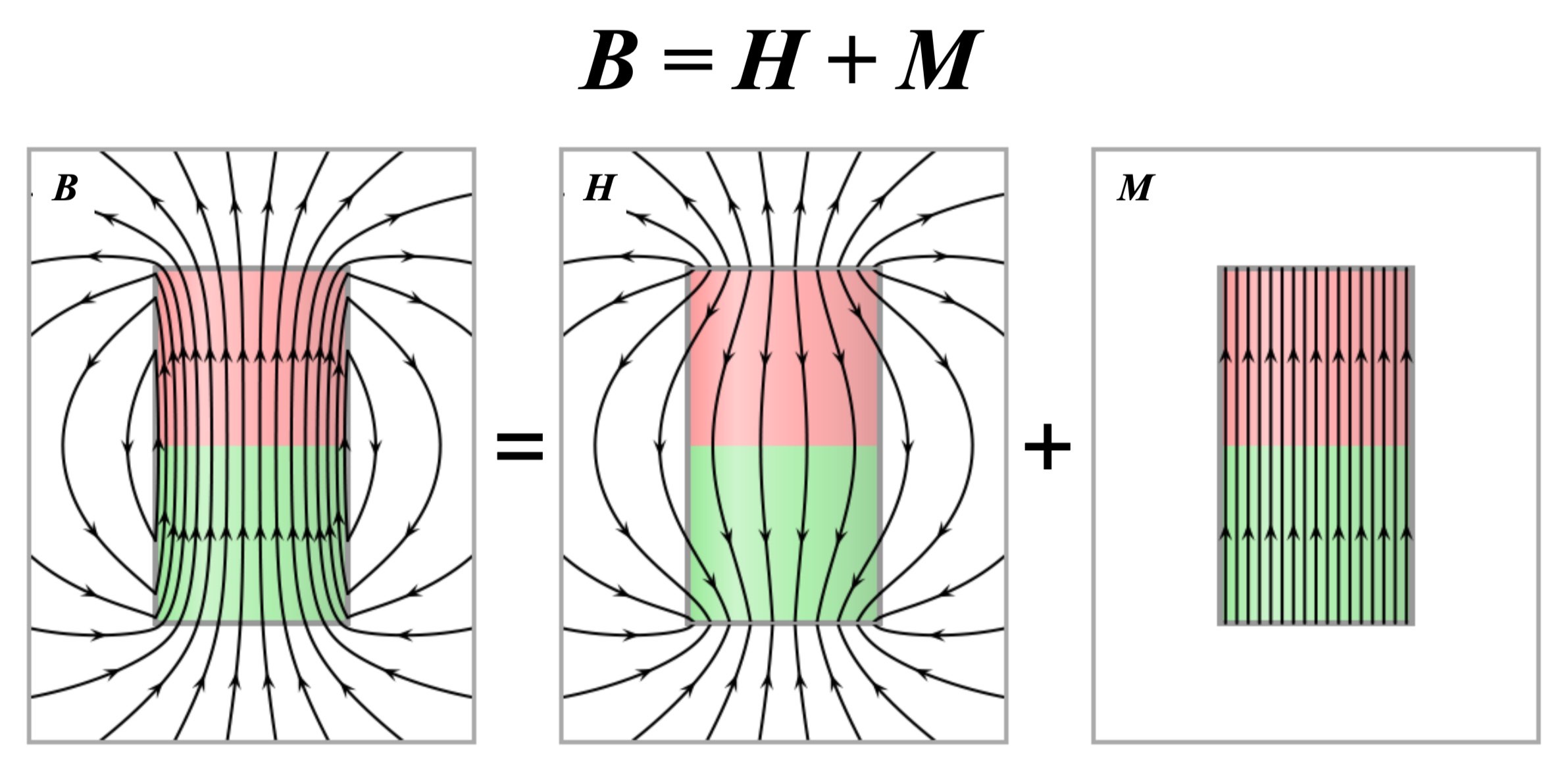

對于自退磁，可以用“磁荷”等效模型來理解（圖5），永磁體被磁化后，其內部磁距有序排列。在磁體的上表面（磁化方向北極），等效為“正磁荷”（+σm），在下表面（磁化方向南極），等效為“負磁荷”（-σm）。這些等效磁荷實質上是表面未抵消磁矩的體現，是磁化強度 M 在表面法向分量的體現（σm= M·n）。“正磁荷”產生向外發散的磁場，“負磁荷”產生向內匯聚的磁場。在磁體內部，這兩者疊加形成一個與磁化方向相反的磁場，即退磁場Hd。理論表明，退磁場Hd與磁化強度M成正比，方向相反：
Hd=-N*M
其中N為退磁因子（Demagnetizing Factor），其值取決于磁體的幾何形狀和磁化方向。將此關系代入磁學基本方程：
B=Hd+M
=Hd-Hd/N
=Hd*(1-1/N)
PC=B/Hd=1-1/N
可以看到，磁導系數Pc值與退磁因子N直接關聯，取決于磁體形狀和磁化方向，反映永磁體抵抗退磁場影響的能力。Pc值越大，磁體工作點靠近 Br（剩磁），磁體越難退磁，工作點越穩定。Pc值越小，工作點越靠近退磁曲線的“膝點”，磁體越容易受到退磁場或外部干擾場的影響而發生性能衰減。
圖5.“磁荷”等效模型示意圖
為了直接驗證退磁場的作用，我們設計了如下實驗（DOE）：
將上述軸向充磁圓環，一一對應，單片測量并記錄其磁距。
將測量過的單片磁環沿其厚度方向（軸向）堆疊（接觸良好），測量堆疊體的總磁矩。
將堆疊體的實測總磁矩與各單片磁矩之和進行對比（表2）。
實驗結果表明：堆疊體的實測總磁矩要高于各單片磁矩的算術和。并且，隨著堆疊片數的增加（3片→5片），兩者之間的差值進一步增大。這一結果與理論預測完全吻合：
軸向充磁的磁環沿軸向堆疊，等效于增大了磁體在磁化方向（軸向）上的長徑比（L/D）
長徑比增大導致退磁因子N減少
N減少意味著自身退磁場Hd（Hd=-N*M）減弱
Hd減弱等效于增大了有效磁導系數Pc（Pc=1-1/N）
Pc值增大使得工作點上移，磁體對外表現出的有效磁感應強度B和總磁矩增強。

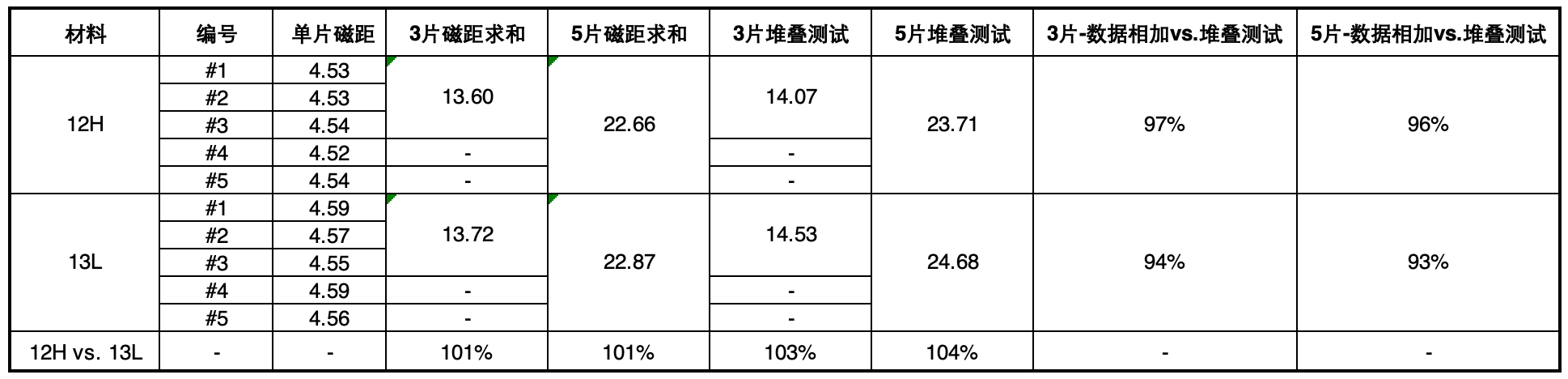

表2. 12H與13L磁環疊片磁距DOE結果表
綜上所述，產品設計者要打破“高剩磁=高性能”的認知誤區，Pc值設計不足，其內部強大的退磁場（Hd）會嚴重削弱自身的有效磁感應強度（B）。結果就是，材料本身的優異磁性被自身的“形狀短板”（低Pc值）所抵消，無法轉化為對外部系統的有效磁場輸出。如同一臺高性能引擎安裝在不匹配的車架上，無法發揮其潛力。
Pc值定義了“生存環境”： Pc值直接決定了磁體在開路或工作回路中的工作點位于其B-H退磁曲線上的位置。一個高且穩健（Robust）的Pc值：
將工作點推高：使其更靠近剩磁點（Br），最大化利用了材料的磁能。
遠離“膝點”危險區：膝點以下是磁體發生不可逆退磁的敏感區域。高Pc值在工作點與膝點之間建立了寬闊的“安全緩沖區”。
提供抗干擾韌性：需要充分考慮磁體在后端的制程和工作環境下，是否面臨高溫（導致內稟矯頑力Hcj下降）、是否有外部反向磁場、是否有動態負載變化等挑戰。一個設計裕度充足的Pc值，是磁體抵抗這些干擾、維持穩定工作點、避免性能驟降甚至永久失效的最有力屏障。Pc值是磁體在惡劣工況下的“免疫力”指標。
