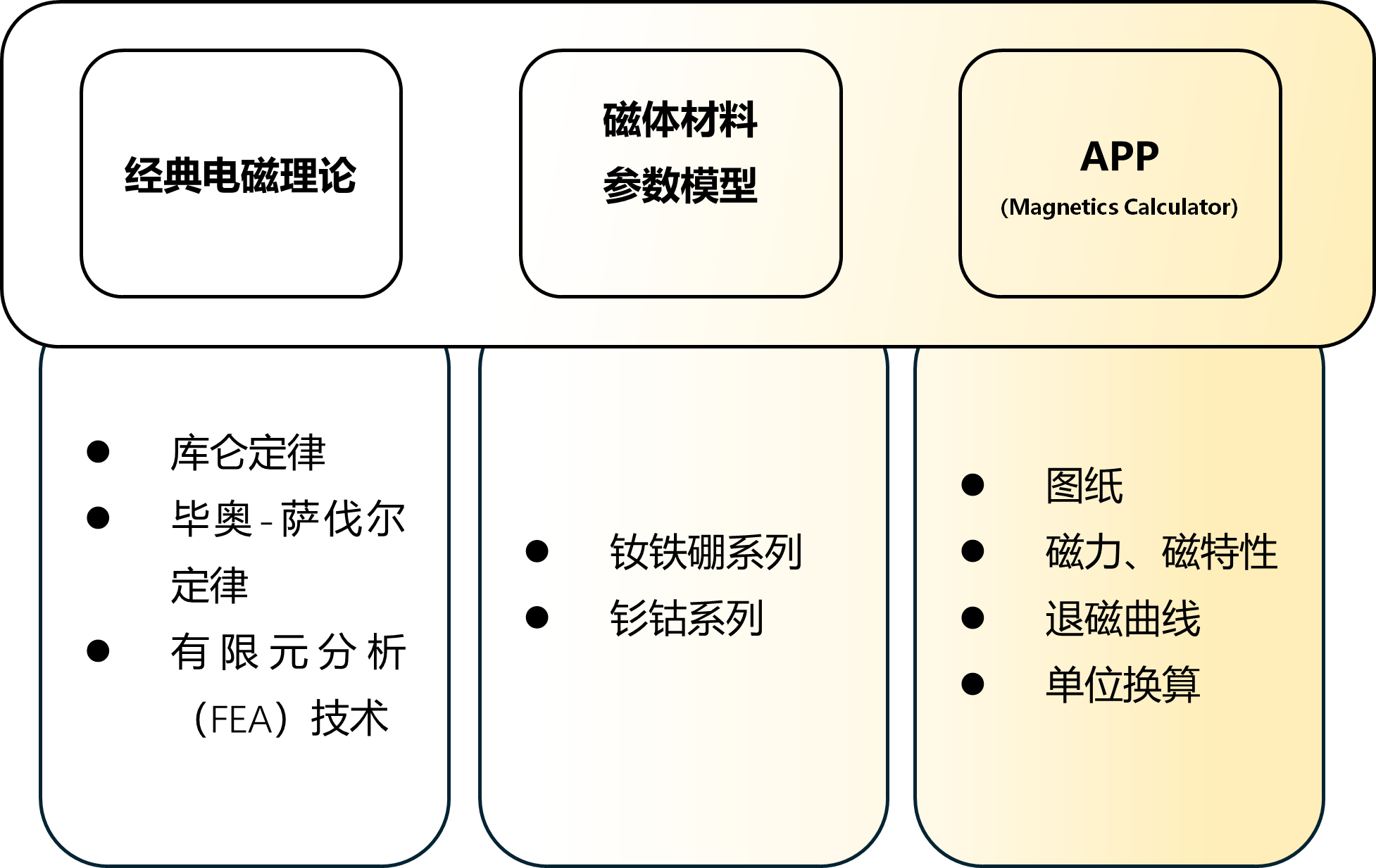

作為象限磁學（QUADRANT）研發的專業工具，Quadrant Magnetics Calculator App 將FEA 模擬技術深度封裝，把磁學專家級計算能力轉化為手機端、網頁端的 “即點即用” 功能。
Magnetics Calculator?APP：磁學探索好幫手
作為免費版的輕量化NdFeB/SmCo模擬應用，提供了快捷和精準的磁力與磁場強度計算，對材料選型，結構設計，快速制樣，測試分析有關鍵作用。 本文特介紹其操作與應用，對您用好這款工具有一些幫助。

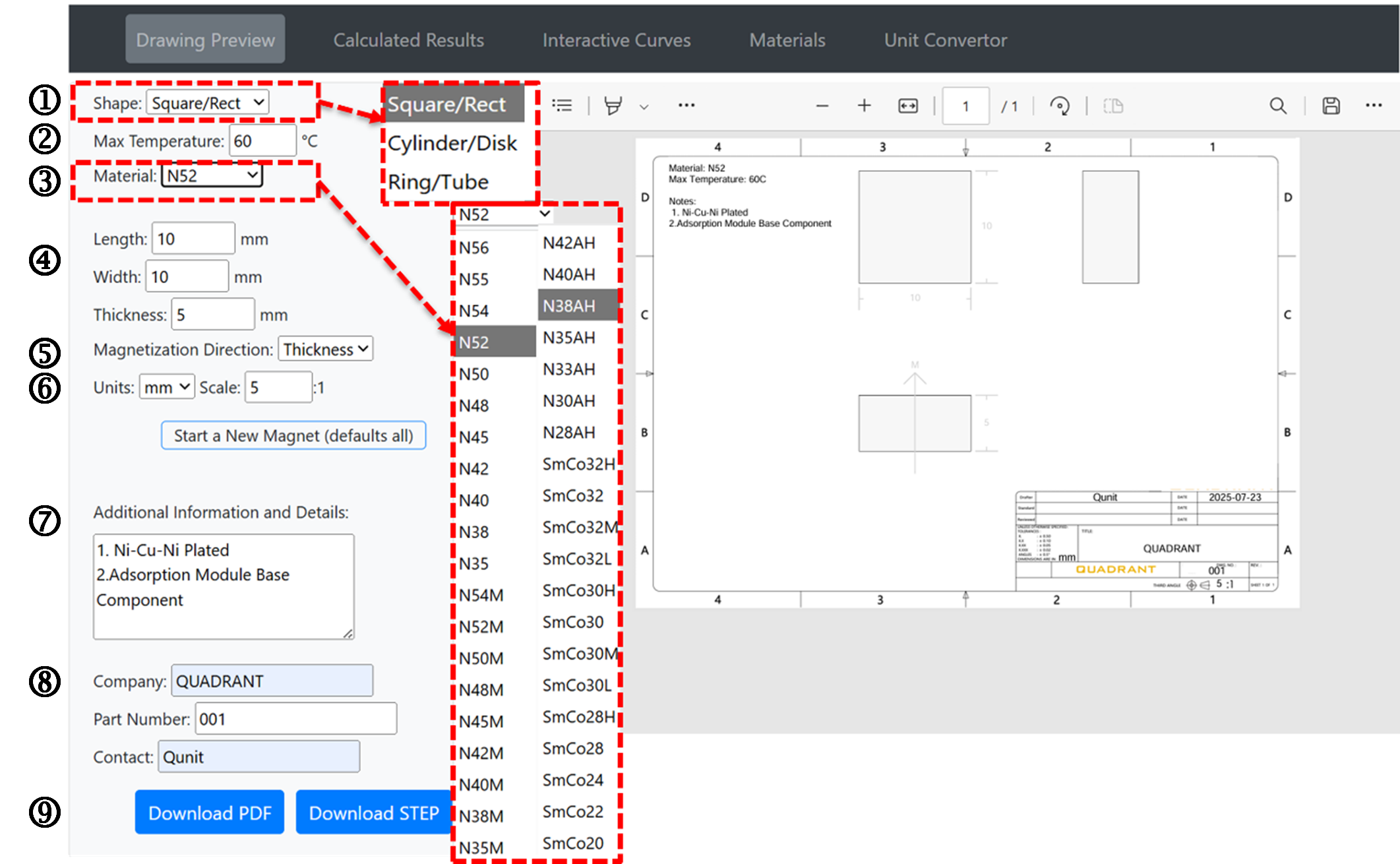

Drawing Preview?界面：參數輸入區與圖紙預覽區交互
參數修改---立即重構視圖 | |
|
基礎參數： |
①形狀（Square/Rect、Cylinder/Disk等 ） |
|
②最大工作溫度 | |
|
③材料（N52、N55?等性能牌號） | |
|
④尺寸（長、寬、厚數值） | |
| ⑤磁化方向 | |
|
⑥切換度量單位（mm/inch轉換） | |
| 附加信息與詳情： |
⑦可錄入設計背景、特殊需求、經驗批注等非結構化信息 |
|
協同與管理信息： |
⑧便于磁體設計數據追溯 |
⑨圖紙輸出功能---零基礎極簡出圖 | |
| Download PDF： | 2D 圖紙 “自動生成 + 極簡布局” |
| Download STEP： | 3D 模型 “一鍵導出 + 即插即用” |

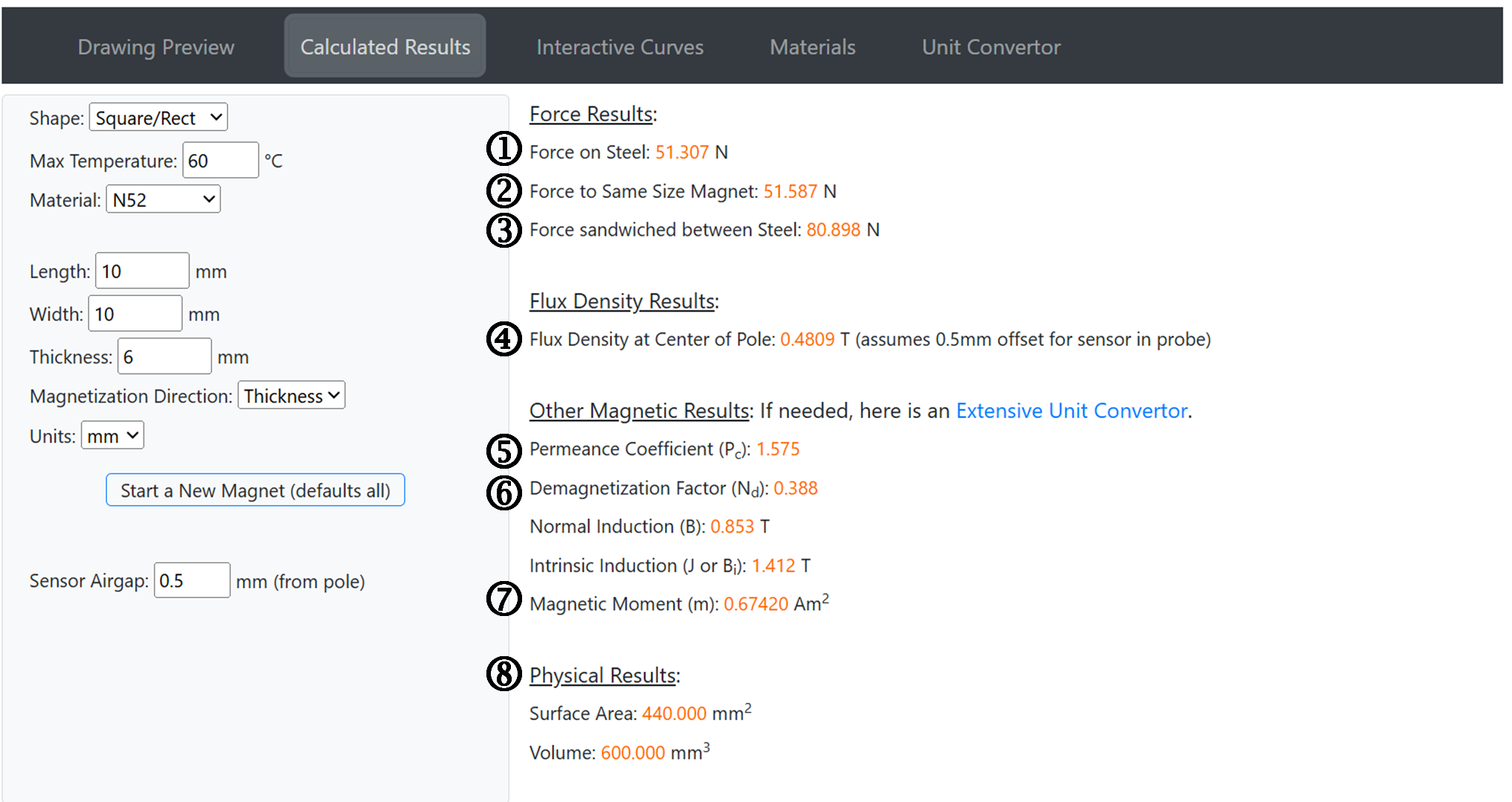

Calculated Results界面：磁力與磁特性的精準計算體系
| 參數輸入---輸出結果 | ||
| 磁力結果： | ①對1010鋼的作用力（Force on Steel） | |
| ②同尺寸磁體間作用力（Force to Same Size Magnet） | ||
| ③鋼 - 磁體 - 鋼三明治結構力（Force sandwiched between Steel） | ||
| 磁通密度： | ④聚焦磁極中心的磁通密度 | |
| 磁特性拓展： | ⑤磁導系數 |
用于磁路穩定性分析 |
⑥退磁因子 | ||
| ⑦磁矩 | 描述磁體磁性強弱和方向的物理量 | |
| 物理結果： |
⑧輸出表面積/體積 |
快速關聯成本估算（材料用量/表面處理） |
| 仿真模擬：以N52材料為例驗證Magnetics Calculator?APP | ||

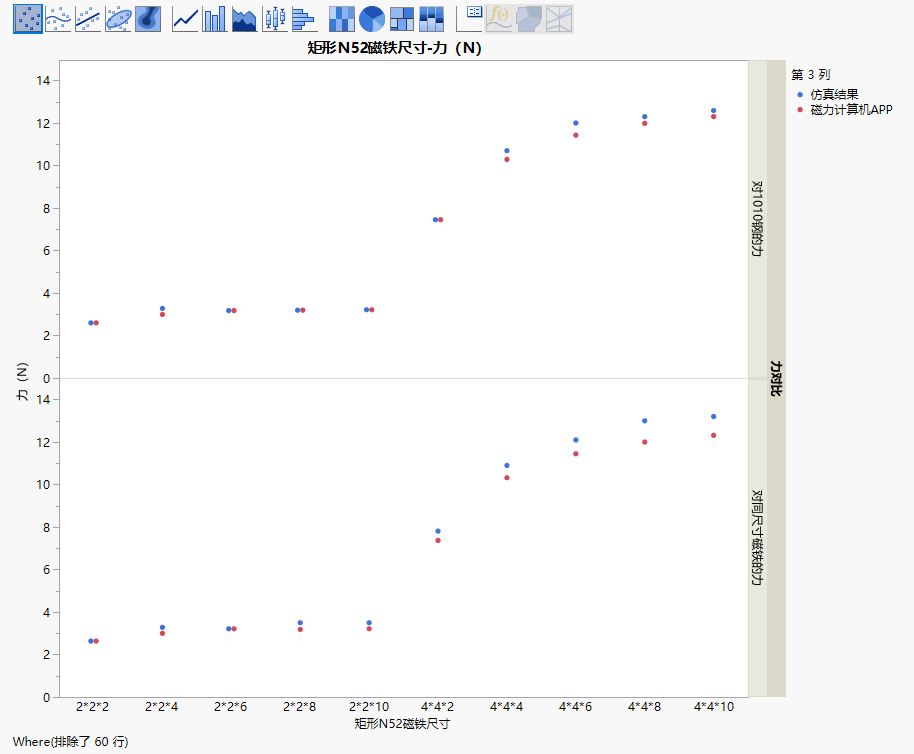

| 矩形N52磁鐵： |
|
|

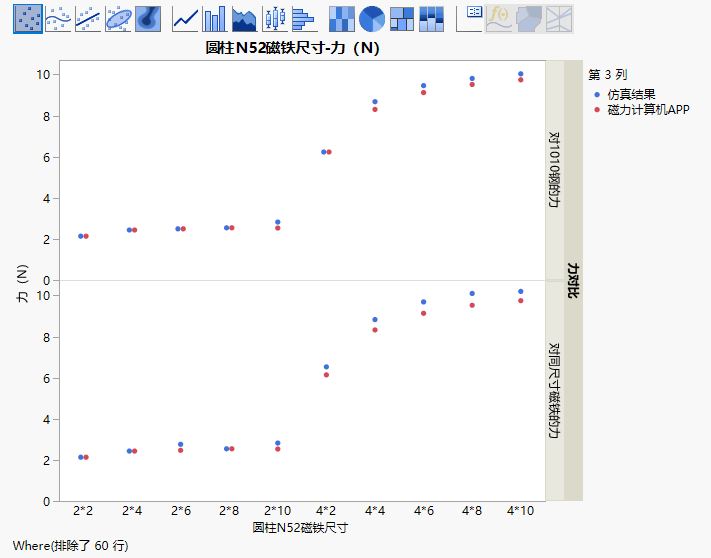

圓柱N52磁鐵： |
|
|

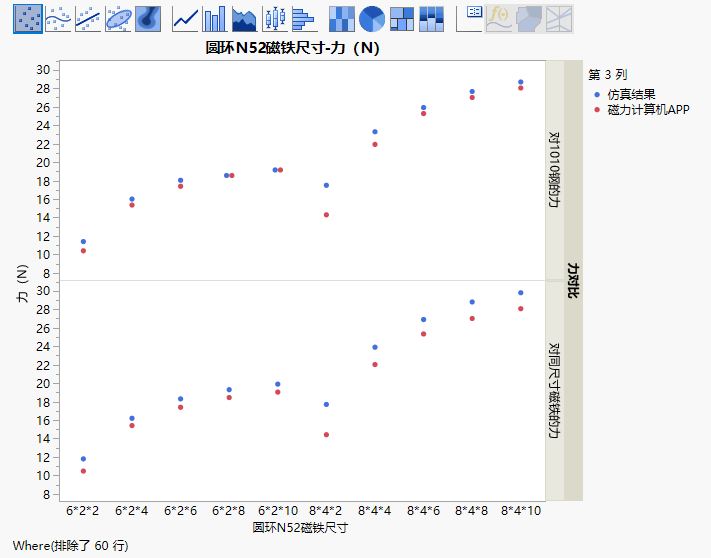

| 圓環N52磁鐵： |
|
|
仿真軟件中建立相同尺寸、材料的磁 - 結構耦合模型（設置鋼材料磁導率、接觸邊界條件），仿真得到的 “磁吸附力” 與 App 計算值極為接近 ；這種一致性，驗證了 App計算結果的準確性。

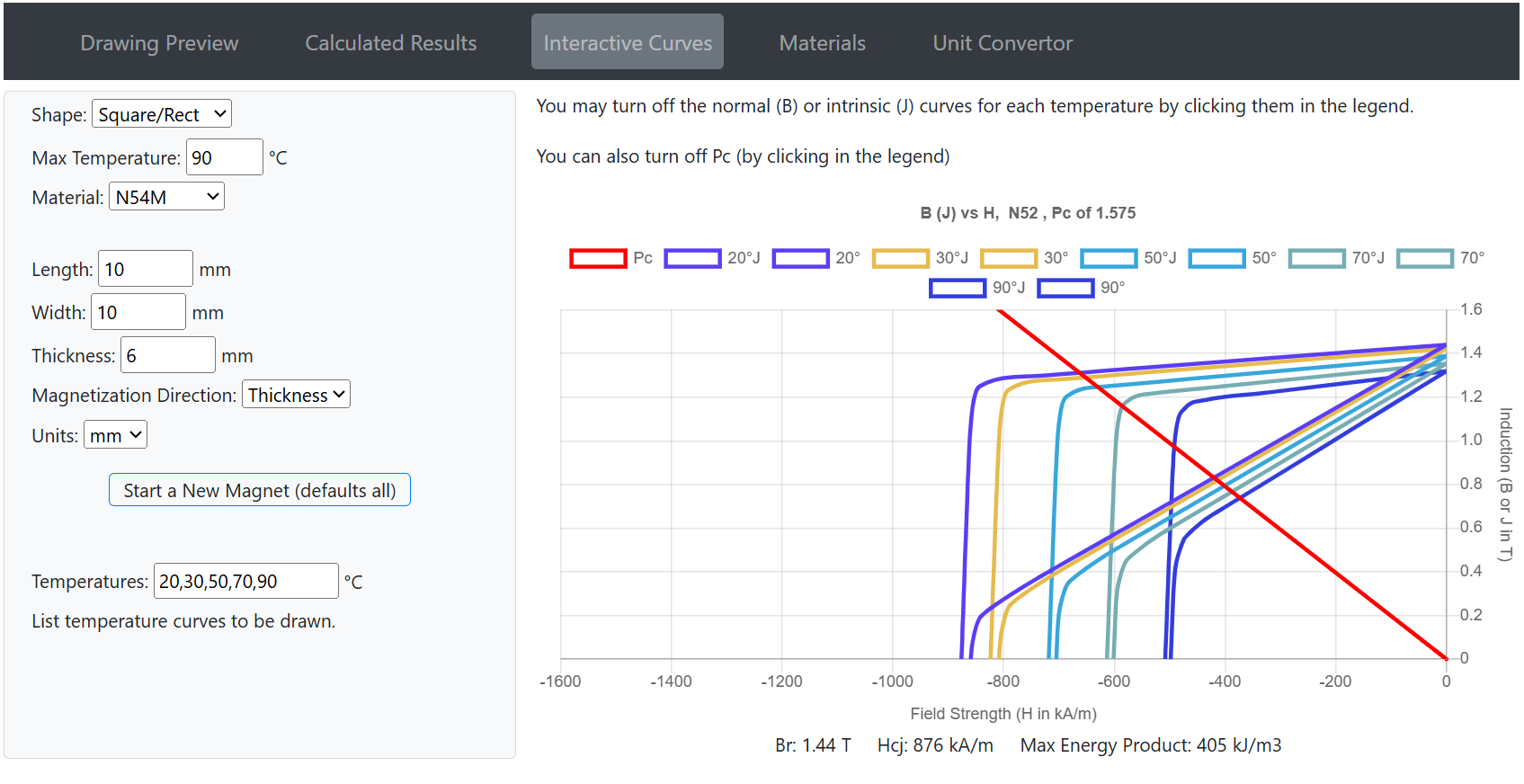

Interactive Curves界面：磁性能的動態 “透視鏡”
| 參數輸入---曲線輸出 | |
| 最大磁能積： |
代表儲存在它里面的磁能密度，直觀體現了材料儲存磁能的本領。在同等體積要求下，擁有高最大磁能積的材料能實現更強的磁效應 |
| Pc 曲線（磁導系數線）： |
判斷磁體工作點是否可靠，如當 50℃時負載線與 J 線交點靠近磁滯回線拐點時，表明此溫度下磁路設計穩定性欠佳，磁體易受溫度等干擾出現磁性能波動。而 H 或 SH 級別釹鐵硼因降低溫度對磁性能影響，選用這類耐溫、高穩定性材料，可讓磁路在 50℃及相近工況下穩定工作，避免磁性能衰減致部件失效，保障磁性系統可靠運行 。 |
| 自定義溫度（Temperatures: 20,30,50,70,90℃）生成“BH曲線”簇 | |
Materials界面：磁材全維度數據庫
覆蓋釹鐵硼系列及釤鈷系列等材料，參數包含基礎磁性能如剩磁（Br）、矯頑力（Hcb）、最大磁能積（Max Energy Product ）及溫度敏感性如Br 溫度系數（TC of Br?）、Hcj?溫度系數（TC of Hcj），以及最高工作溫度（Max Temp），有助于高溫場景材料選型，避免因溫度導致磁性能失效。

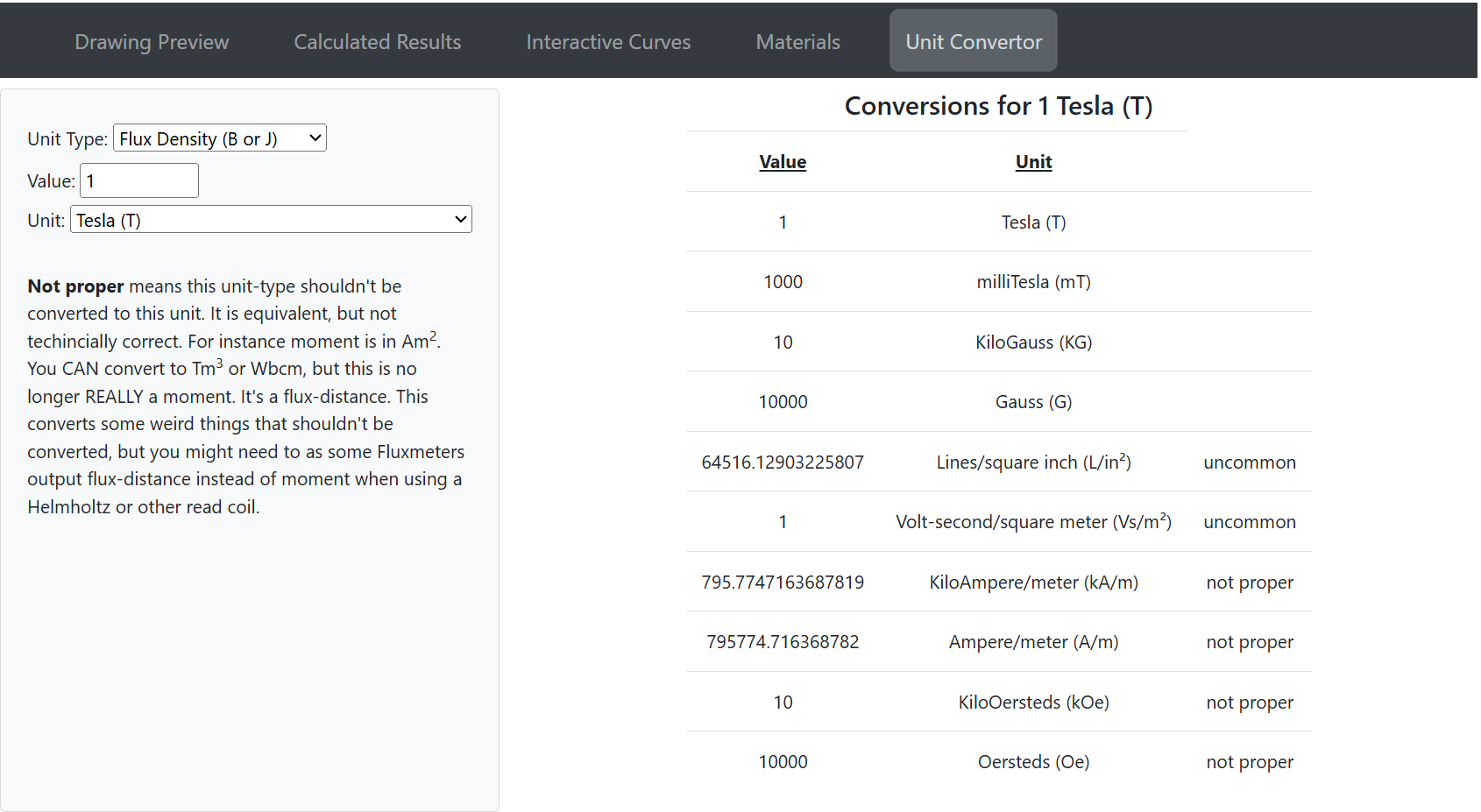

Unit Convertor界面：磁學量綱?“翻譯”
覆蓋 Magnetic Moment（磁矩）、Flux Density（磁通密度）、Field Strength（場強）等磁學核心物理量單位，滿足磁體性能、磁場特性計算需求。
| 解決磁學研發中“量綱混亂、跨工具數據對接”的痛點 | |
| 常用單位： | 特斯拉（T）、毫特斯拉（mT）、高斯（Gs）等，適配實驗室高斯計、磁性能檢測儀的“基礎讀數轉換”(如 1T=10000Gs)； |
| 冷門但必要的單位： | Lines/square inch（線/平方英寸 ）、Volt-second/square meter（Vs/m2 ），解決進口設備（如部分磁通量傳感器 ）的 “非標準輸出” 對接問題，保障“設計理論值 - 產線實測值”的無縫銜接。 |
| “正確”與 “兼容”平衡： | 特別標注 “not proper”（非標準但兼容 ）轉換類型，如 kA/m、Oe 等，以 “KiloAmpere/meter（kA/m）” 為例，雖與 T 的物理意義不同（T 是磁通密度，kA/m 是磁場強度單位 ），但工程場景中常需通過 “近似轉換” 快速比對數據（如磁體充磁后，產線用 Oe 表檢測磁場強度，需與設計端的 T 值關聯 ）。 |
下載指南
想獲取?Magnetics Calculator App?？點擊下方鏈接，輕松完成下載：

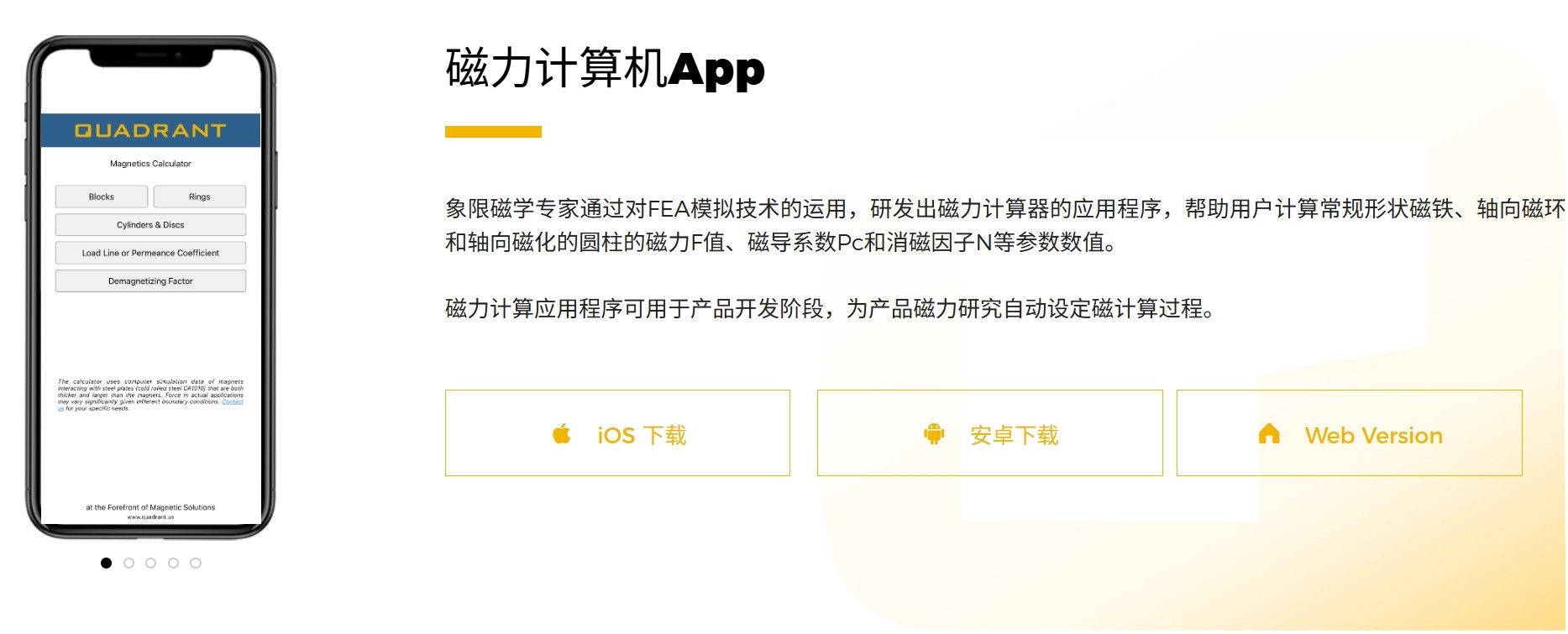

杭州象限科技（點擊創新資源，滑到頁面最底端即可看到Quadrant Magnetics Calculator APP）
1. iOS 系統（蘋果手機 / 平板）
點擊頁面【iOS 下載】按鈕，將跳轉至蘋果 App Store 應用商店，或者直接進入進入蘋果 App Store 應用商店搜索“Quadrant Magnetics Calculator”，點擊 “獲取” 或 “下載” 按鈕，按系統提示完成安裝。
2. 安卓系統（安卓手機 / 平板）
由于Magnetics Calculator App 安卓版本的部分數據資源及服務涉及到特定網絡環境需求，在下載與使用前，請確保您已成功連接 VPN。點擊【安卓下載】按鈕，會跳轉至安卓應用分發平臺（如應用寶、華為應用市場、谷歌等）。在平臺內確認 “安裝” 操作，等待應用完成下載、自動安裝，就能使用 App 功能。
3. Web 版本（網頁端使用）
若不想下載 App，點擊【Web Version】按鈕，或者直接點擊鏈接（?Magnetics Calculator?App）將直接打開瀏覽器網頁版。無需安裝，登錄（如涉及賬號體系）后即可在線使用磁力計算功能，適配電腦、平板等多終端瀏覽器訪問。
4. App 升級預告
公司計劃于 2026 年推出 App 升級版本，該版本將新增不同距離下的磁通密度、斜取向磁鐵模擬等功能，且支持中文界面。若您想第一時間獲取內測資格，可在留言區按格式留下信息：姓名、電話、公司名稱、郵箱 ，我們會及時與您對接 。
